Etikettierung

Erfahrungen und technisches Know-how von mehr als 30 Jahren Produktentwicklung vereinen sich in unseren Druck- und Etikettiersystemen.

Hermes+ Applikatoren

Applikatoren für Hermes+2 und Hermes+4 mit Druck- bzw. Blasstempel

Für präzises Etikettieren in Echtzeit von sehr kleinen bis mittelgroßen Etiketten mit Hermes+2 und Hermes+4. Der Stempel ist über der Spendekante positioniert, das Etikett wird vom Träger direkt auf die Stempelplatte übernommen. Mit der Präzisionsführung werden die Etiketten sehr genau auf das Produkt aufgesetzt oder angeblasen.


  • Applikator Typ 4114vergrößern vergrößern

    Typ 4114: Mit horizontaler Präzisionsführung in Vorschubrichtung, damit das Etikett mit dem Hubzylinder auf das Produkt abgesetzt werden kann.

  • Hermes+ Applicator 4114 Video ansehen Video ansehen

    Typ 4114



  • Applikator Typ 4214vergrößern vergrößern

    Typ 4214: Mit horizontalem Drehzylinder (Drehwinkel 90 oder 180°) damit das Etikett bei schwierigen Einbaulagen auf das Produkt abgesetzt werden kann.

  •
  • Applikator Typ 4414vergrößern vergrößern

    Typ 4414: Mit einstellbaren horizontalen Präzisionsführungen in X- und Y-Richtung können die Etiketten in beide Richtungen um Y=13 mm und X=5 mm verschoben werden.

  • Hermes+ Applicator 4414Video ansehen Video ansehen

    Typ 4414



Applikatoren für Hermes+4 und Hermes+6 mit Druck-, Blas- oder Anrollstempel

Die Etiketten können von oben, unten oder der Seite auf das Produkt aufgebracht werden. Der Stempel wird der Etikettengröße angepasst. Je nach Anwendung ist die Auflagefläche hart, gedämpft oder gefedert. Die Applikatoren sind geeignet für Hermes+4 und Hermes+6.


  • Applikator Typ 4014/4016vergrößern vergrößern

    Typ 4014/4016: Zum Etikettieren von mittleren bis großen Etiketten mit Druck- oder Blasstempel, mit ebener Auflage, gefederter Auflage oder mit Anrollstempel.

  • cab Hermes+ Video ansehen Video ansehen

    Typ 4016



  • Applikator Typ 4314/4316vergrößern vergrößern

    Typ 4314/4316: Zum Etikettieren von größeren Etiketten mit gefederter Auflage, zum Ausgleich bei schrägen Flächen.

  •
  • Applikator Typ 3014/3016vergrößern vergrößern

    NEU  Schwenkapplikator Typ 3014/3016: Die Etiketten können von oben, von hinten, von vorne oder der Seite appliziert werden.

  • cab Hermes+ Video ansehen Video ansehen

    Schwenkapplikator Typ 3014/3016



  • Applikator Typ 4714vergrößern vergrößern

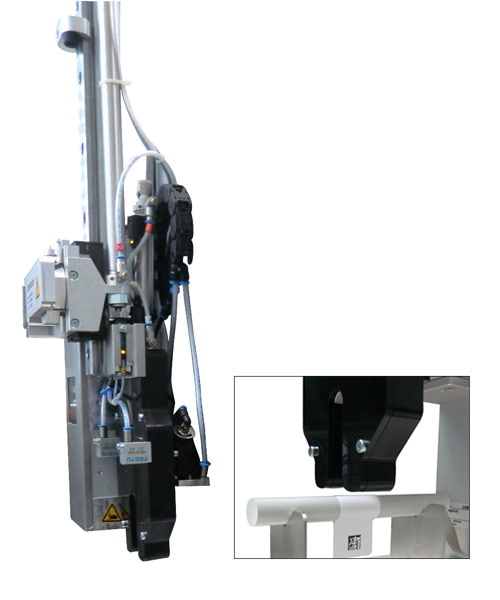

    NEU  Fahnenapplikator Typ 4714: Bei der Fahnenetikettierung werden symetrische Etiketten vorzugsweise auf runde Werkstücke, beispielsweise Kabel verklebt.

  • cab Hermes+ Video ansehen Video ansehen

    Fahnenapplikator Typ 4714



Spendemodul für Hermes+4 und Hermes+6

  • Spendemodul Typ 5114/5116vergrößern vergrößern

    Spendemodul Typ 5114/5116: Mechanisches Spendemodul. Die Geschwindigkeit auf dem Transportband wird auf die Druckgeschwindigkeit abgestimmt.

  •

Weitere Ausführungen auf Anfrage.

1. Lange Lebensdauer

Die Linearführung mit Kugelkette ist präzise und verschleißarm.

2. Variable Produkthöhen

Mit dem Hubzylinder kann auf verschiedene Höhen etikettiert werden. Der Hubzylinder ist standardmäßig in den Längen 200/300/400 mm lieferbar. Weitere auf Anfrage.

3. Hohe Prozesssicherheit

Stütz- und Ansaugluft sowie die Hubgeschwindigkeit sind einstellbar. Die Überwachung erfolgt über Sensoren.

4. Echtzeit-Etikettierung

Applikatoren für kleine und große Etiketten. Sie können Etiketten mit einer Höhe von 4 - 250 mm und einer Breite von 4-174 mm aufbringen.

5. Schutzabdeckung

Zylinder und Führung ist standardmäßig mit einer Abdeckung geschützt. Für Etikettierarbeitsplätze werden auf die Produktaufnahme angepasste Schutzabdeckungen angeboten.

6. Abschwenkbarer Applikator

Der Zugang zur Druckmechanik bei Materialwechsel oder Wartung ist somit schnell und einfach.











.

Applikator Typ 4114

Etikettenbreite:
Hermes+2: Stempeln 4 - 58 mm, Blasen 10 - 58 mm
Hermes+4: Stempeln 10 - 114 mm, Blasen:10 - 114 mm

Etikettenhöhe:
Stempeln: 4 - 80 mm, Blasen: 10 - 80 mm

Produktabstand zur Geräteunterkante bei Zylinderhub:
200 mm bis: 135 mm (Stempeln), 140 mm (Blasen)
300 mm bis: 235 mm (Stempeln), 240mm  (Blasen)
400 mm bis: 335 mm (Stempeln), 340 mm (Blasen)

Applikator Typ 4214

Etikettenbreite:
Hermes+2: Stempeln 4 - 58 mm, Blasen 10 - 58 mm
Hermes+4: Stempeln 4 - 80 mm, Blasen 10 - 80 mm

Etikettenhöhe:
Stempeln: 4 - 40 mm, Blasen: 10 - 40 mm

Produktabstand zur Geräteunterkante bei Zylinderhub:
200 mm bis: 135 mm (Stempeln), 140 mm (Blasen)
300 mm bis: 235 mm (Stempeln), 240 mm (Blasen)
400 mm bis: 335 mm (Stempeln), 340 mm (Blasen)

Applikator Typ 4414

Etikettenbreite:
Hermes+2: Stempeln 4 - 58 mm, Blasen 10 - 58 mm
Hermes+4: Stempeln 4 - 114 mm, Blasen 10 - 114 mm

Etikettenhöhe:
Stempeln: 4 - 80 mm, Blasen: 10 - 80 mm

Produktabstand zur Geräteunterkante bei Zylinderhub:
200 mm bis: 135 mm (Stempeln), 140 mm (Blasen)
300 mm bis: 235 mm (Stempeln), 240 mm (Blasen)
400 mm bis: 335 mm (Stempeln), 340 mm (Blasen)

Applikator Typ 4014/4016

Etikettenbreite:
Hermes+4: Stempeln 20 - 114 mm, Stempeln gefedert 80 -114 mm, Blasen 20 - 114 mm, Anrollen 25-114 mm
Hermes+6: Stempeln 50 - 174 mm, Stempeln gefedert 80 -174 mm, Blasen auf Anfrage, Anrollen 50-174 mm

Etikettenhöhe:
Stempeln: 20 - 210 mm
Stempeln gefedert: 80 - 210 mm
Blasen: 20 - 100 mm
Anrollen: 80 - 250 mm


Produktabstand zur Geräteunterkante bei Zylinderhub:
200 mm bis: 135 mm (Stempeln), 130 mm (Stempeln gefedert), 140 mm (Blasen), 160 mm (Anrollen)
300 mm bis : 235 mm (Stempeln), 230 mm (Stempeln gefedert), 240 mm (Blasen), 260 mm (Anrollen)
400 mm bis: 335 mm (Stempeln), 330 mm (Stempeln gefedert), 340 mm (Blasen), 360 mm (Anrollen)

Applikator Typ 4314/4316

Etikettenbreite:
Hermes+4: Stempeln gefedert 100 - 114 mm
Hermes+6: Stempeln gefedert 100 - 174 mm

Etikettenhöhe:
Stempeln gefedert: 100 - 250 mm

Produktabstand zur Geräteunterkante bei Zylinderhub:
200 mm bis: 130 mm (Stempeln gefedert)
300 mm bis: 230 mm (Stempeln gefedert)
400 mm bis: 330 mm (Stempeln gefedert)

Applikator Typ 3014/3016

Etikettenbreite:
Hermes+4: Stempeln 25 - 114 mm, Stempeln gefedert 80 -114 mm, Blasen 25 - 114 mm, Anrollen 60-114 mm
Hermes+6: Stempeln 25 - 174 mm, Stempeln gefedert 80 -174 mm, Blasen auf Anfrage, Anrollen 60-174 mm

Etikettenhöhe:
Stempeln: 25 - 250 mm
Stempeln gefedert: 80 - 250 mm
Blasen: 25 - 100 mm
Anrollen: 80 - 250 mm

Applikator Typ 4714

Etikettenbreite:
Hermes+4: Stempeln 100 mm

Etikettenhöhe:
Stempeln: 10 - 50 mm

Produktabstand zur Geräteunterkante bei Zylinderhub:
200 mm bis: 160 mm (Stempeln)
300 mm bis: 260 mm (Stempeln)
400 mm bis: 360 mm (Stempeln)

Spendemodul Typ 5114/5116

Etikettenbreite:
Hermes+4: Spendezunge 25 - 114 mm
Hermes+6: Spendezunge 50 - 174 mm

Etikettenhöhe:
Spendezunge: 25 - 250 mm

Produktabstand zur Geräteunterkante:
80 mm (Spendezunge)
