A+ Serie mit Applikator A1000

Etikettierung in Echtzeit

Der Applikator A 1000 ist mit den Druckern A2+, A4+ und A6+ die preiswerte Lösung - sowohl für den halbautomatischen Betrieb als auch für den Einbau in Produktionslinien. Er ist ein Zusatzmodul für die Etikettendrucker der A+ Serie und dient der automatischen Übertragung von aktuell bedruckten Etiketten auf ein Produkt. Die Übertragung der Etiketten erfolgt über einen Stempel, der mit einem Pneumatikzylinder zwischen Grund- und Etikettierposition bewegt wird.

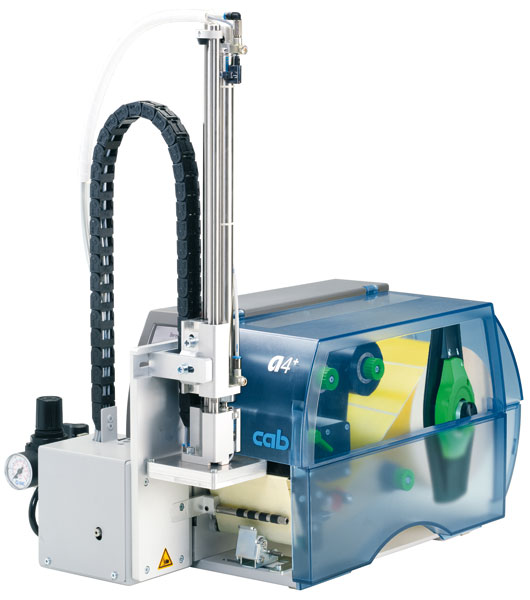

Applikator A1000 Ansicht und Video



Varianten

  • Stempeln - Anrollen - Blasen
  • 25 bis 200 mm Etikettenhöhe

Funktionen und Vorteile

Der Applikator A 1000 ist mit den Druckern A2+, A4+ und A6+ die preiswerte Lösung −
sowohl für den halbautomatischen Betrieb als auch für den Einbau in Produktionslinien.

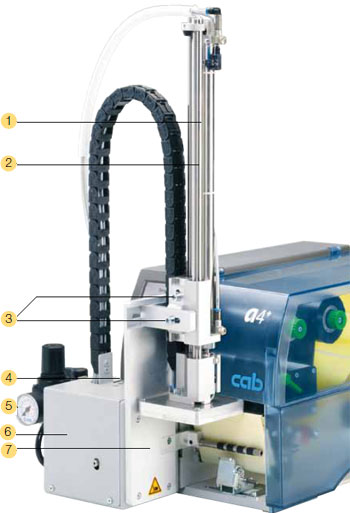

Applikator A10001. Lange Lebensdauer

Die Führungsstangen sind kugelgelagert und somit verschleißarm.

2. Variable Produkthöhen

Mit dem Hubzylinder kann auf verschiedene Höhen etikettiert werden. Er ist in verschiedenen Hublängen lieferbar.

3. Einfache Justage

Mit vier Schrauben wird der Druckstempel zur Spendekante eingestellt. Die Ablaufsteuerung wird während des Testbetriebs am Bedienfeld optimiert.

4. Vorspendetaste

Testet den Etikettiervorgang. Bei erster Betätigung wird das Etikett gedruckt und vom Applikator übernommen. Bei erneuter Bedienung wird der Etikettiervorgang ausgeführt.

5. Druckluftwartungseinheit

Die Microfilter verhindern die Verschmutzung, der Druckminderer garantiert die Etikettierqualität.

6. Hohe Prozesssicherheit

Die Stütz- und Ansaugluft sowie die Hubgeschwindigkeit sind einstellbar. Für empfindliche Produkte und Verpackungen kann die Anpresskraft auf weniger als 1 kg vermindert werden. Um Verschmutzungen in den Ansaugkanälen zu verhindern, werden diese nach jedem Etikettiervorgang freigeblasen.

7. Echtzeit-Etikettierung

Es können Etiketten mit einer Höhe von 25 - 200 mm und einer Breite von 25 - 176 mm etikettiert werden.

Digitale I/O-Schnittstelle

Von einer übergeordneten Stelle (z.B. SPS) wird der Etikettiervorgang gestartet und unterbrochen. Gleichzeitig werden Status und Fehlermeldungen ausgegeben.

Stand-alone-Betrieb

Das Etikettenlayout wird mit der Etikettensoftware oder durch Direktprogrammierung am PC erstellt. Etikettenformate, Schrift- und Grafikdaten, Seriendateien sowie Datenbankinhalte werden auf der CF Speicherkarte, oder dem internen Druckerspeicher IFFS abgelegt. Es werden nur die variablen Daten über Tastatur oder Hostrechner an den Drucker gesendet und ausgedruckt. Zusätzlich können die Daten von einem Barcode-Scanner oder einer Waage eingebunden werden.

Etikettenübergabe

Etikettenbreite:
Stempeln: 25 - 176 / Anrollen: 25 - 176 / Blasen: 25 - 176 mm

Etikettenhöhe:
Stempeln: 25 - 200 / Anrollen: 80 - 200 / Blasen: 25 - 100 mm

Zylinderhub:
220 / 300 mm

Stempelhub unterhalb dem Gerät:
70 / 150 mm

Druckluft:
4 - 5 bar

Produktoberfläche:
eben

1. Druckstempel

DruckstempelDas zu bedruckende Produkt ist während der Etikettierung in Ruhe. Bei den Universaldruckstempeln werden die mit einer Folie abgedeckten Ansaugöffnungen entsprechend der Etikettengröße aufgestochen. Die Druckstempel werden in den Außenabmessungen den Etikettengrößen angepasst.





2. Blasstempel

BlasstempelFür druckempfindliche Produkte kann das Etikett aufgeblasen werden. Die Etikettierung erfolgt wahlweise bei ruhendem oder bewegtem Produkt. Der Blasstempel fährt auf eine fest eingestellte Höhe. Das zu bedruckende Produkt befindet sich im Abstand von 10 mm darunter.







3. Anrollstempel

AnrollstempelBeim Anrollstempel wird das Etikett während des Drucks bis unter die Rolle vorgeschoben. Der Stempel fährt auf das Produkt. Während des Transports wird das Etikett dann angerollt.







4. Drucker auf Untergestell

Drucker auf UntergestellDas Untergestell wird in Breite und Höhe nach den Anforderungen gefertigt. In zwei Aufnahmezapfen wird das Etikettiersystem fixiert.







5. Rundumetikettierung

RundumetikettierungZum Etikettieren runder Körper von 12 bis 40 mm Durchmesser. Das Produkt wir auf die Rollen aufgelegt. Der Etikettiervorgang wird über Handtaster oder Fußschalter ausgelöst.







6. Spendemdodul zum Anrollen

Spendemdodul zum AnrollenZum Etikettieren von Verpackungen auf dem Transportband. Die Durchlaufgeschwindigkeit muss auf die Druckgeschwindigkeit abgestimmt werden. Es können Etiketten bis 116 mm Breite und 200 mm Länge verarbeitet werden. Weitere technische Details auf Anfrage.





7. Stativ für flexible Druckermontage

Stativ für flexible DruckermontageEs ermöglicht den schnellen, flexiblen Druckereinsatz an jeder Produktionslinie. Die Etikettierposition ist mit wenigen Handgriffen in Höhe und Breite auf das Produkt einstellbar. Vier Lenkrollen am Fahrgestell sorgen für Mobilität. Am Einsatzort wird das Stativ mit Stellfüßen ausgerichtet.






Drucken und Spenden auf Anforderung

An der digitalen I/O-Schnittstelle des Applikators kann zur Druckauslösung ein Handtaster, Fußschalter oder Produktsensor angeschlossen werden.

1. Handtaster

HandtasterMit ihm wird das Drucken und Spenden gestartet.







2. Fußtaster

FußtasterEr löst das  Drucken und Spenden aus.







3. Produktsensor

ProduktsensorZur automatischen Produkterkennung auf dem Transportband.









4. Schnittstellenstecker

Schnittstellenstecker für AutomatikbetriebZum Anschluss der externen Steuersignale am Applikator. Sub D-Stecker 15-polig mit Schraubklemmen.







5. Externes Bedienfeld

Externes BedienfeldWenn nach dem Einbau des Druckers in eine Anlage das Bedienfeld nicht mehr zugänglich ist, kann zusätzlich ein externes angeschlossen werden. Zusätzlich ist ein Steckplatz für eine CF-Speicherkarte, Typ I, und eine USB-Masterschnittstelle vorhanden.
